大跨度结构安全监测评估系统

发布时间:2020-06-19

浏览量:


当前国内大跨度空间结构的应用进入了蓬勃发展的新时期,对于涉及重大公共安全的空间结构,深入分析健康监测数据以正确评估结构安全状态,从而实现灾害的有效预警,已成为大跨度空间结构领域的一项重要工作。

01 监测评估系统

DH2002在线监测分析系统,采用硬件平台架构形式和软件平台架构形式,支持信号灵活组合,标准以太网通讯,NTP远距离同步,配合B/S架构PHM软件平台以及手机APP,可满足桥梁、房屋、港口机械、大型场馆等大型结构的远程安全监控与健康管理。

■  平台硬件架构设计,支持电阻应变、桥式传感器、振弦、温度、电压、电流、IEPE、RS232/485总线、DIO等多种类型采集卡自由组合搭配或者客户自定义通道模式;

■  提供基于B/S架构的PHM云平台监测软件,支持WebAPI接口开发,便于用户快速实现频谱分析、ODS、模态分析、客户自定义分析等高级专业分析功能集成;

■ 提供基于Windows/Linux系统的二次开发接口,支持TCP/IP、ModBus、HTTP、MQTT、OPC等常用标准协议;

■  标准以太网通讯,系统采用DMA方式实时数据传送技术,支持4G/5G移动通讯,多台仪器支持NTP同步;

■  系统具备防雷设计和传感器原位自检功能;

■  系统具备断网、断电自恢复能力,内置DSP实时处理芯片,支持边缘计算;

02 案例分享

某高铁核心枢纽站,站房平面尺寸为236m×418m,考虑到抗震性能的要求,结构的自振特性是影响结构抗震性能的重要因素。通过在线监测系统对站房钢屋盖结构振动进行在线监测,准确获取屋盖结构的动态数据,使用模态监测软件实现ODS以及一键模态自动分析,通过模态监测验证屋盖结构的振型、频率、阻尼等模态理论计算结果,并对异常情况及时推送报警,实现建构的运营安全监测。

被测对象

现场照片

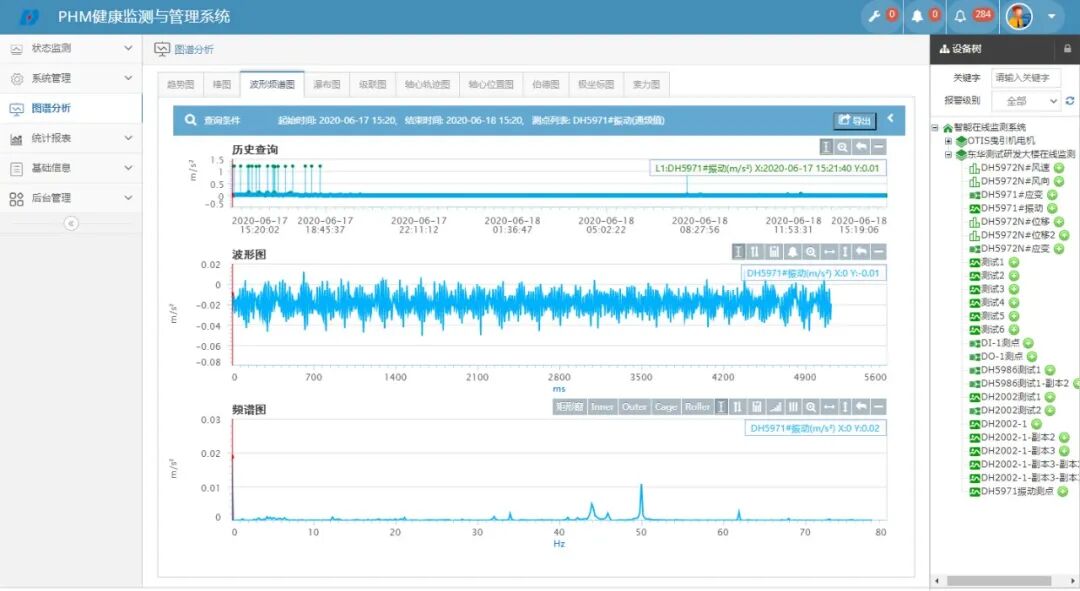

03 软件展示界面
